APLIKASI JEMURAN KERUPUK OTOMATIS
Aplikasi Jemuran Kerupuk
a. Memahami karakteristik sensor hujan , rouch sensor dan UV sensor
b. Mensimulasikan rangkaian dari sensor hujan , touch sensor sensor dan UV sensor dengan menggunakan full adders
c. Memahami prinsip kerja sensor hujan , touch sensor dan UV sensor
2. Alat dan Bahan
[Kembali]
a. Baterai
Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya.
Resistor merupakan komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya.
c. Transistor NPN
Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal (switching), stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki yaitu basis, kolektor, dan emitter.
e. Sensor Hujan
Spesifikasi:
· Vin : DC 5V 9V.
· Radius : 180 derajat.
· Jarak deteksi : 5 7 meter.
· Output : Digital TTL.
· Memiliki setting sensitivitas.
· Memiliki setting time delay.
· Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.
· Berat : 10 gr.
Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).
Spesifikasi:
g. Sensor UV
Spesifikasi :
-Vsuplai : DC 3.3V-5V
-Arus : 15mA
-Sensor : SW-420 Normally Closed
-Output : digital
-Dimensi : 3,8 cm x 1,3 cm x 0,7 cm
-Berat : 10 g
Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:
- Pembesaran sinyal getaran
- Penyaringan sinyal getaran dari sinyal pengganggu.
- Penguraian sinyal, dan lainnya.
Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:
- Sensor penyimpangan getaran (displacement transducer)
- Sensor kecepatan getaran (velocity tranducer)
- Sensor percepatam getaran (accelerometer).
Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:
- Jenis sinyal getaran
- Rentang frekuensi pengukuran
- Ukuran dan berat objek getaran.
- Sensitivitas sensor
Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:
- Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya
(power supply) dari luar, misalnya Velocity Transducer.
- Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.
Grafik perbandingan frekuensi dengan sensitivitas sensor getaran :
h. Relay
Relay adalah salah satu komponen elektronika yang berfungsi untuk menyambung dan memutuskan arus listrik dalam sebuah rangkaian. Karena fungsi relay tersebut, itulah mengapa komponen yang satu ini juga disebut sebagai saklar.
Spesifikasi Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A.
3. Dasar Teori [Kembali]
a. Resistor
Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).
Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn
Rumus dari Rangkaian paralel Resistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Rumus resistor dengan hukum ohm: R = V/I
Cara menghitung nilai resistor:
Tabel dibawah ini adalah warna-warna yang terdapat di tubuh resistor :
Perhitungan untuk resistor dengan 4 gelang warna :
· Masukkan angka langsung dari kode warna gelang ke-1 (pertama)
· Masukkan angka langsung dari kode warna gelang ke-2
· Masukkan Jumlah nol dari kode warna gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10^n)
· Gelang ke 4 merupakan toleransi dari nilai resistor tersebut
Perhitungan untuk resistor dengan 5 gelang warna :
· Masukkan angka langsung dari kode warna gelang ke-1 (pertama)
· Masukkan angka langsung dari kode warna gelang ke-2
· Masukkan angka langsung dari kode warna gelang ke-3
· Masukkan Jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n)
· Gelang ke 5 merupakan toleransi dari nilai resistor tersebut.
Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal, stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff (saklar tertutup).
Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.
· Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
· Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
· Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.
Jenis Transistor:
1. Bipolar Junction Transistor (BJT)
Bi artinya dua dan Polar asal kata dari polarity yang artinya polaritas, dengan kata lain bipolar junction transistor (BJT) adalah jenis Transistor yang memiliki dua polaritas yaitu hole (lubang) atau elektron sebagai carier (pembawa) untuk menghantarkan arus listrik. Prinsip dasar konstruksinya disusun seperti dari dua buah dioda yang disambungkan pada kutub yang sama yaitu Anoda dengan anoda sehingga menghasilkan transistor jenis NPN atau Katoda dengan katoda yang menjadi transistor jenis PNP.
2. Unipolar Junction Transistor (UJT
Pada transistor UJT hanya satu polaritas saja yang dijadikan carier/pembawa muatan arus listrik, yaitu elektron saja atau hole/lubangnya saja, tergantung dari jenis transistor UJT tersebut. Karena prinsip kerjanya transistor ini berdasarkan dari efek medan listrik, maka transistor UJT lebih dikenal dengan nama FET (Field Efect Transistor) atau Transistor Efek Medan.
Diode (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Berikut ini adalah fungsi dari dioda antara lain:
· Untuk alat sensor panas, misalnya dalam amplifier.
· Sebagai sekering(saklar) atau pengaman.
· Untuk rangkaian clamper dapat memberikan tambahan partikel DC untuk sinyal AC.
· Untuk menstabilkan tegangan pada voltage regulator
· Untuk penyearah
· Untuk indikator
· Untuk alat menggandakan tegangan.
· Untuk alat sensor cahaya, biasanya menggunakan dioda photo.
Simbol dioda adalah :
Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.
d. Baterai
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.
Prinsip operasi
Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.
Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
· Electromagnet (Coil)
· Armature
· Switch Contact Point (Saklar)
· Spring
Berikut ini merupakan gambar dari bagian-bagian relay :
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
· Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
· Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
f. Opamp
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai penguat sinyal listrik. Sebuah Op-Amp terdiri dari beberapa transistor, dioda, resistor dan kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan penguat operasional.
Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :
· Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
· Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
· Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
· Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
· Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
· Karakteristik tidak berubah dengan suhu
Motor listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai motor arus searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.
Prinsip Kerja Motor DC
Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
i. LED
LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang digunakan.
LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda. LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
Tegangan maju LED
k. Touch Sensor
Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.
Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.
Sensor Kapasitif
Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.
Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.
Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.
Sensor Resistif
Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.
Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).
Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.
m. Gerbang OR
n. Sensor UV(APDS-9002)
Sensor UV ( Ambient Light sensor atau ADPS -9000)
Sensor Ambient Ligh Sensor disimulasikan sebagai sensor yang mendapat kan sinar matahari, yang dimana ketika matahari mengenai sensor tersebut akan mengaliri arus dari bias transistor sehingga transitor menjadi aktif.
o. Rain Sensor
Sensor hujan adalah jenis sensor pendetaksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala aplikasi dalam kehidupan sehari-hari. Dipasaran sensor ini dijual dalam bentuk module sehingga hanya perlu menyediakan kabel jumper.
Prinsip kerja module sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.
Pada sensor hujan ini terdapat ic komparator yang dimana output dari sensor ini dapat berupa logika high dan low (on atau off). Serta pada modul sensor ini terdapat output yang berupa tegangan pula. Sehingga dapat dikoneksikan ke pin khusus Arduino yaitu Analog Digital Converter.
Dengan singkat kata, sensor ini dapat digunakan untuk memantau kondisi ada tidaknya hujan di lingkungan luar yang dimana output dari sensor ini dapat berupa sinyal analog maupun sinyal digital. Grafik dari rain sensor yaitu resistansi linear dengan intensitas hujan. semakin banyak intensitas hujan yang mengenai sensor, maka akan semakin turun resistansi dari sensor dan menyebabkan arus mengalir dan sensor ON.
Sensor mulai mendeteksi dari 188 - 245 tetes/menit. Kemudian, jarak antara sensor dari ON ke OFF adalah rentangan 2- 5 menit, sebagai waktu yang dibutuhkan sensor untuk mengetahui hujan sudah berhenti.
p. FULL SUBTRACTOR
melakukan operasi pengurangan pada dua bit, minuend dan subtrahend, dan juga mempertimbangkan apakah '1' telah dipinjam oleh bit minuend bawah yang berdekatan sebelumnya atau tidak. Akibatnya, ada tiga bit yang harus ditangani pada input pengurang penuh, yaitu dua bit yang akan dikurangi dan bit pinjam yang ditunjuk sebagai Bin. Ada dua keluaran, yaitu keluaran DIFERENCE D dan keluaran BORROW Bo. Bit keluaran BORROW memberitahu apakah bit minuend perlu meminjam '1' dari bit minuend berikutnya yang mungkin lebih tinggi.
Half Adder
Half-Adder adalah blok rangkaian aritmatika yang dapat digunakan untuk menjumlahkan dua bit. Sirkuit seperti itu memiliki dua input yang mewakili dua bit yang akan ditambahkan dan dua output, dengan satu menghasilkan output SUM dan yang lainnya menghasilkan CARRY. Gambar menunjukkan tabel kebenaran dari half-adder, menunjukkan semua kemungkinan kombinasi input dan output yang sesuai.
Full Adder

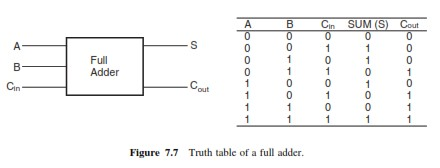

adalah blok sirkuit aritmatika yang dapat digunakan untuk menambahkan tiga bit untuk menghasilkan output SUM dan CARRY. Blok bangunan seperti itu menjadi suatu keharusan ketika harus menambahkan bilangan biner dengan jumlah bit yang besar. Rangkaian penambah penuh mengatasi keterbatasan penambah setengah, yang dapat digunakan untuk menambahkan dua bit saja. Mari kita ingat prosedur untuk menambahkan bilangan biner yang lebih besar. Kami mulai dengan penambahan LSB dari dua angka. Kami mencatat jumlah di bawah kolom LSB dan membawa, jika ada, meneruskan ke bit kolom berikutnya yang lebih tinggi. Akibatnya, ketika kita menambahkan bit kolom yang lebih tinggi yang berdekatan berikutnya, kita akan diminta untuk menambahkan tiga bit jika ada carry dari penambahan sebelumnya.
4. Percobaan [Kembali]
Prosedur percobaan
1. Buka aplikasi proteus
2. Siapkan alat dan bahan pada library proteus, pada rangkaian ini yaitu berupa resistor, diode, baterai, transistor NPN, DC voltmeter, relay, opamp, ground, motor DC, sensor hujan, touch sensor, UV sensor LED, buzzer, decoder (IC 7482).
3. Rangkai setiap alat dan bahan agar membentuk rangkaian yang diinginkan.
4. Ubah spesifikasi komponen sesuai kebutuhan
5. Jalankan simulasi rangkaian untuk melihat apakah dihasilkan output yang diinginkan, yaitu apakah dapat mengaktifkan relay serta menghidupkan buzzer, led, dan motor.
Gambar Rangkaian :
Ketika Dijalankan :
Prinsip Kerja
Pada pototransistor jika mendeteksi cahaya matahari maka resistansi nya rendah sehingga terjadi aliran tegangan , ketika sensor mendeteksi adanya sinar matahari maka arus akan mengalir dari vcc menuju sensor dan dari sensor dihubungkan ke kaki non inverting ,lalu pada kaki inverting dihubungkan dengan potensiometer dimana menggunakan prinsip kerja detektor non inverting,lalu pada saat kaki non inverting terdeteksi tegangan 11.5 volt dan pada non inverting sebesar 0,8 volt sehingga tegangan pada kaki non inverting akan lebih besar dari pada kaki inverting sehingga terjadi + saturasi pada output op amp, lalu dihubungkan pada resistor, dan dari resistor dihubungkan ke ic 7408, dimana pada ic 7408 salah satu kaki nya dihubungkan dengan output sensor kelembaban, ketika tanah kering maka sensor kelembaban akan berlogika 1 dan menyebabkan input pada ic 7408 dikalikan dan output nya menjadi berlogika 1, dimana pada output nya menghasilkan tegangan sebesar 5 volt sehingga cukup untuk mengaktifkan mosfet, lalu terdapat arus dari vcc menuju relay dan dihubungkan ke kaki drain, dan dari kaki drain diumpankan ke kaki source dan ke ground, dimana switch akan berpindah ke kiri dan menyebabkan motor air menjadi hidup, selanjutnya saat malam hari switch reley akan berpindah ke kanan dan mengakibatkan lampu pada malam hari menjadi hidup.
Kedua pada sensor hujan diletakan di atap fungsinya mendeteksi hujan sehingga bisa memanjangkan atap halaman toko terbuka secara otomatis. ketika hujan maka sensor akan berlogika 1 sehingga arus mengalir dari VCC menuju sensor dan dari sensor akan mengeluarkan output tegangan sebesar 4.63 V menuju resistor lalu diumpankan ke kaki basis transistor. Terdapat tegangan sebesar 1.11V pada kaki basis hal ini dapat mengaktifkan transistor sehingga arus mengalir dari VCC menuju resistor ke relay lalu kaki kollektor diumpankan ke kaki emitor menuju GND. Sehingga relay switch kekiri mengakibatkan motor penggerak atap otomatis memanjang.
Ketika sensor berlogika 0 maka tidak ada arus dari output sensor sehingga motor akan switch ke kanan dan mengakibatkan motor penggearak menutup / melipat atap tambahan aktif.
