1. Kondisi [Kembali]

Buatlah rangkaian J-K flip flop dan D flip flop seperti pada gambar pada percobaan 1 dengan ketentuan input B0=1, B1=1, B2=0, B3=clock, B4=1, B5=1, B6=1 led diganti logicprobe

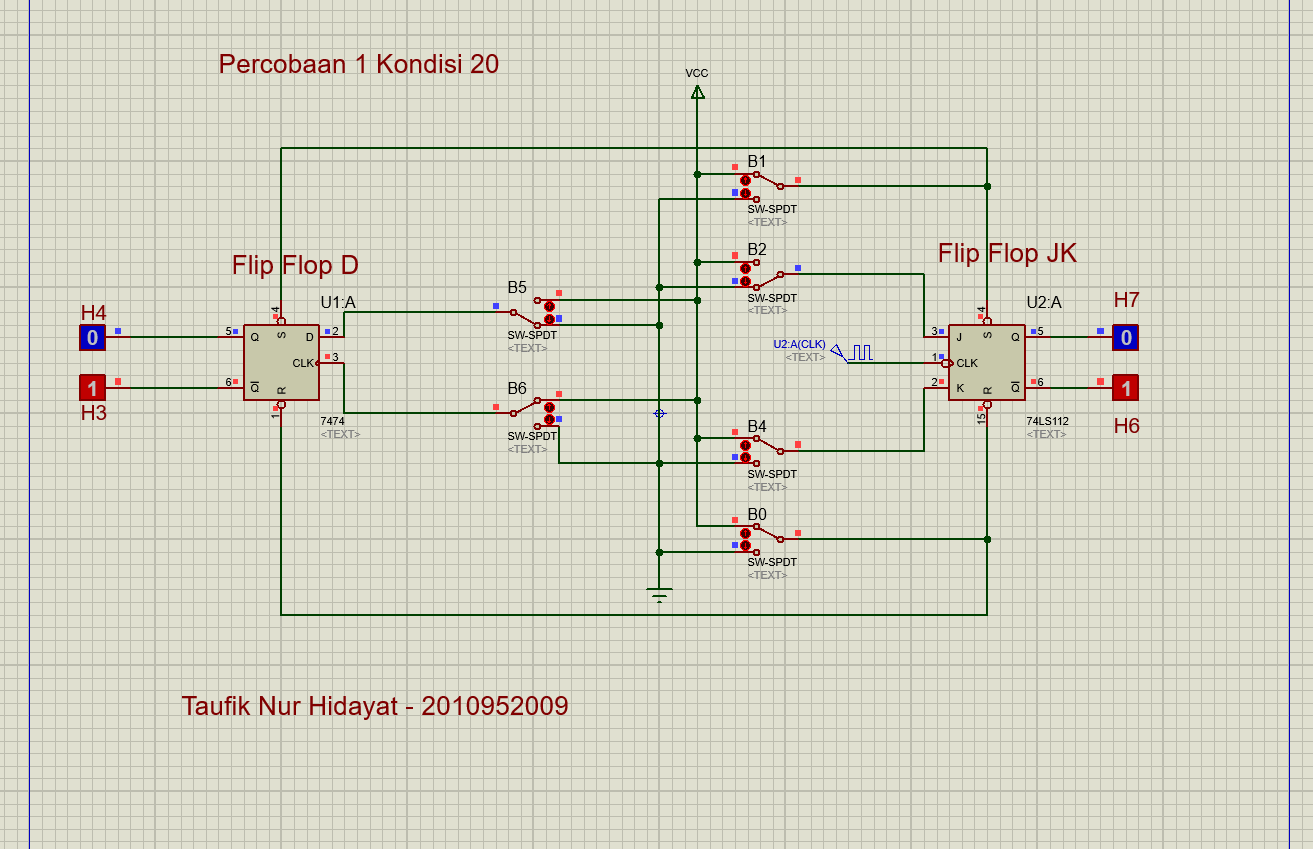

2. Gambar Rangkain Simulasi [Kembali]

3. Video Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

pada percobaan 1 dengan ketentuan input B0=1, B1=1, B2=0, B3=clock, B4=1,

B5=1, B6=1 led diganti logicprobe.

Pada gambar diatas terdapat rangkaian JK-flip flop dimana pada rangkaian ini kaki reset dihubungkan pada switch B0 , kaki set pada switch B1, kaki J pada B2 , kaki K pada B4 , selanjutnya pada kaki CLK dipasang DC Clock. Pada rangkaian flip flop JK diatas menerapkan metode aktif low dapat dilihat pada clock nya aktif pada nilai 0. Dapat dilihat bahwa seperti yang sudah dijelaskan sebelumnya, bahwa yang bernilai 0 adalah di kaki S, sehingga S menjadi aktif. Dengan aktifnya S ini, maka membuat outputnya bernilai 1 yaitu pada bagian Q, sedangkan untuk Q' bernilai kebalikan dari Q yaitu 0. Sedangkan untuk J dan K, dia tidak aktif karena dia berlogika 1, sedangkan syarat dia aktif berdasarkan clocknya tadi adalah 0. Jadi yang berperan penting disini adalah S dan K karena inputan S bernilai 0 yang membuat dia aktif, sehingga untuk keluarannya bernilai 1 untuk Q dan 0 untuk Q'.

Pada Rangkaian D Flip Flop, terdapat 1 inputan yaitu kaki B yang dipasangkan dengan B5, kaki set B1 , kaki reset dipasangkan dengan B0 dan CLK dengan B6. rangkaian ini akan aktif jika berada pada kondisi low, dimana inputnya bernilai 0. Dan yang bernilain 0 pada inputan disini adalah S dan D. Disini yang paling diperhitungkan sekali adalah kondis S dan R nya, sehingga untuk hasil output yang dihasilkan, dominan diambil dan didasari pada S, karena dia bernilai 0. Untuk menandakan dia aktif adalah dihasilkannya output yang bernilai 1. Dimana untuk outputnya sendiri bernilai Q=1 dan untuk Q'=0.
