TUGAS PENDAHULUAN M1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Hardware

3. Rangkaian Simulasi

4. Flowchart

5. Link Download

1. Kondisi [Kembali]

Percobaan 1 Kondisi 6

Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 3 input dan 4 input, kemudian gerbang OR dengan 3 dan 4 input,kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.

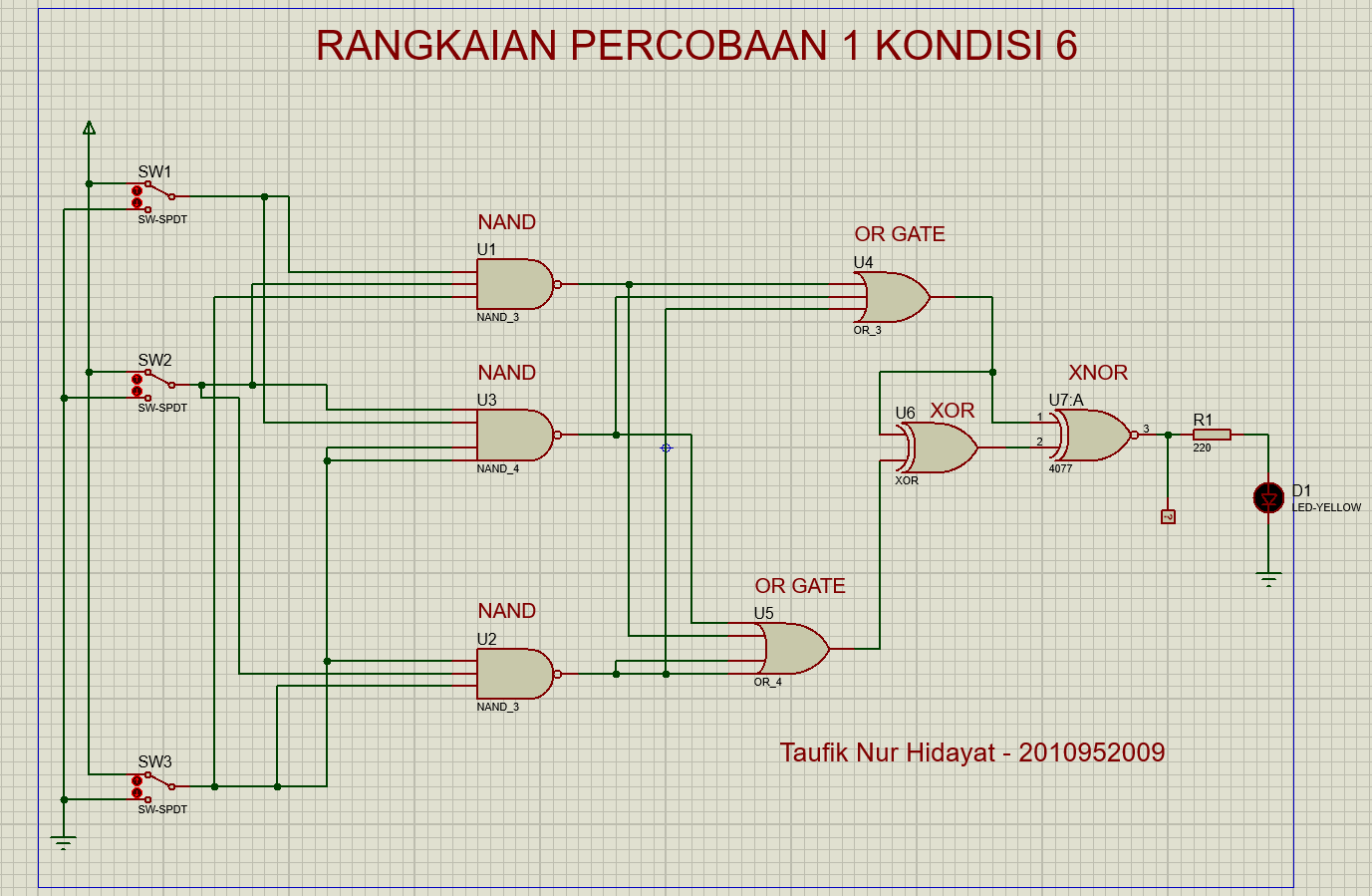

2. Gambar Rangkaian Simulasi [Kembali]

3. Video Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

Pada rangkaian SW SPDT ini , memiliki 2 input disambungkan pada sumber tegangan dan input ke-2 pada ground. Gerbang yang digunakan di awal yaitu gerbang NAND dimana prinsip kerjanya outputnya merupakan perkalian dari semua nilai input yang masuk dan hasilnya di NOT kan dari nilai AND. Gerbang OR dengan prinsip penjumlahan dari semua input yang masuk. XOR memiliki prinsip dimana nilai penjumlahan input memiliki output ganjil akan bernilai 1 sedangkan output genap akan bernilai 0. XNOR memiliki prinsip terbalik dengan XOR , dimana output ganjil akan bernilai 0 dan output genap bernilai 1.

Pada percobaan rangkain diatas , sumber tegangan dihubungkan ke switch pada rangkaian diatas menggunakan kombinasi logika 1,1,1 pada masing - masing switch , pada NAND U1 terdapat 3 input 1,1,1 dikalikan sehingga hasilnya 1 di NOT kan menjadi 0 sama dengan NAND U3 , pada NAND U2 menggunakan 4 input dengan logika 1,1,1,1 dikalikan dengan nilai 1 di NOT kan menjadi 0.

Pada komponen selanjutnya menggunakan gerbang OR 2 buah, dengan OR U1 memiliki 3 input 0,0,0 menghasilkan output 0 setelah dijumlahkan inputnya. Pada gerbang OR U2 menggunakan 4 input 0,0,0,0 sehingga outputnya 0. Hasilnya diteruskan pada gerbang XOR , dengan 2 input 0,0 input dijumlahkan menghasilkan 0 (genap) maka output 0. Selanjutnya menuju XNOR dengan input 0 maka outpunya 1 dikarenakan XNOR kebalikan dari XOR. Sehingga logicprobe berlogika 1 dan LED hidup.
