Software (Bahan Proteus)

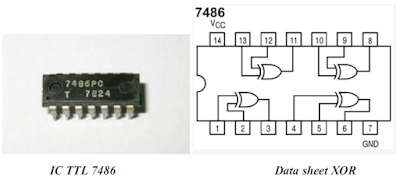

a. Gerbang XOR (IC 7486)
c. Gerbang AND (IC 7408)
 |
d. Gerbang XNOR (IC 4077)
 |

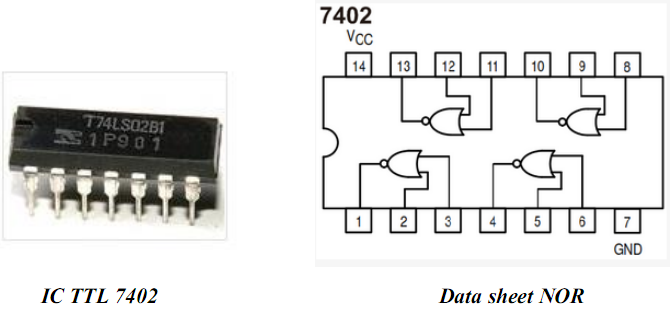

e. Gerbang NOR (IC 7402)
 |
f. Gerbang NAND (IC 7400)
 |
g. Switch (SW-SPDT)
 |
h. Power DC
 |
i. LogicProbe atau LED
 |
j. Resistor
 |
k. Ground
 |
1]. Analisa Pengaruh Resistor
dan kapasitor Pada Percobaan 3.
Pata kapasitor akan menyimpan tegangan dari Sumber daya dan nilai pada kapasitor Okar Sama Jangan nuor Pararel dan dan apablia tegangan pada resistor. arena bersifat menyebabkan Salah Satu LED menyala. switch diunch, maka terjadi pengosongan tegangan pada kapasitar lalu deh resistor dan menyebabkan akan diisi kembali LED yang lain menyala. Semakin besar milo, kapasitansi dan resistorsi maka semakin lama nyala LED.

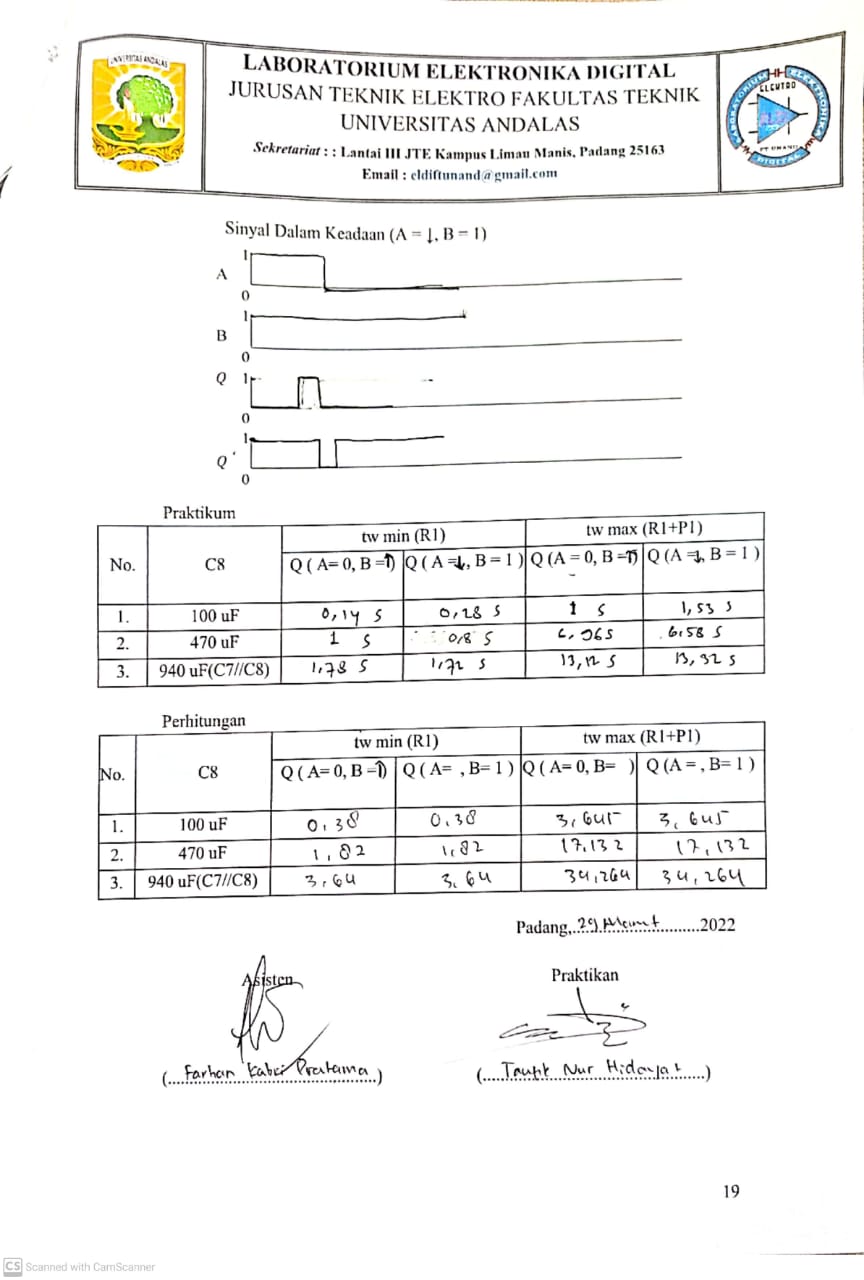

2]. Analisa Perbandingan antara hasil tabel Praktikum dengan hasil tabel Perhitungan, Cari Persen errornya
berdasarkan analisa Pada hasil Praktikum dan Perhitungan
dimana diperoleh suatu Perbandingan Yaitu. waktu baik Itu tmin ataupun tmax
yang mana waktu pada Praktikum lecih cepat dari pada Perhitungan hal itu
dikarenakan nilai resistor yang digunakan berbeda yaitu pada Praktikum 1k ohm
dan Perhitungan 5006 ohm. Jadi, dapat dilihat dimana makin besar nilai
resistansi maka sumber tegangan akan memerlukan waktu lama untuk menuju output.
