Buatlah rangkaian seperti gambar percobaan 1 dengan dengan sumber 3.3V

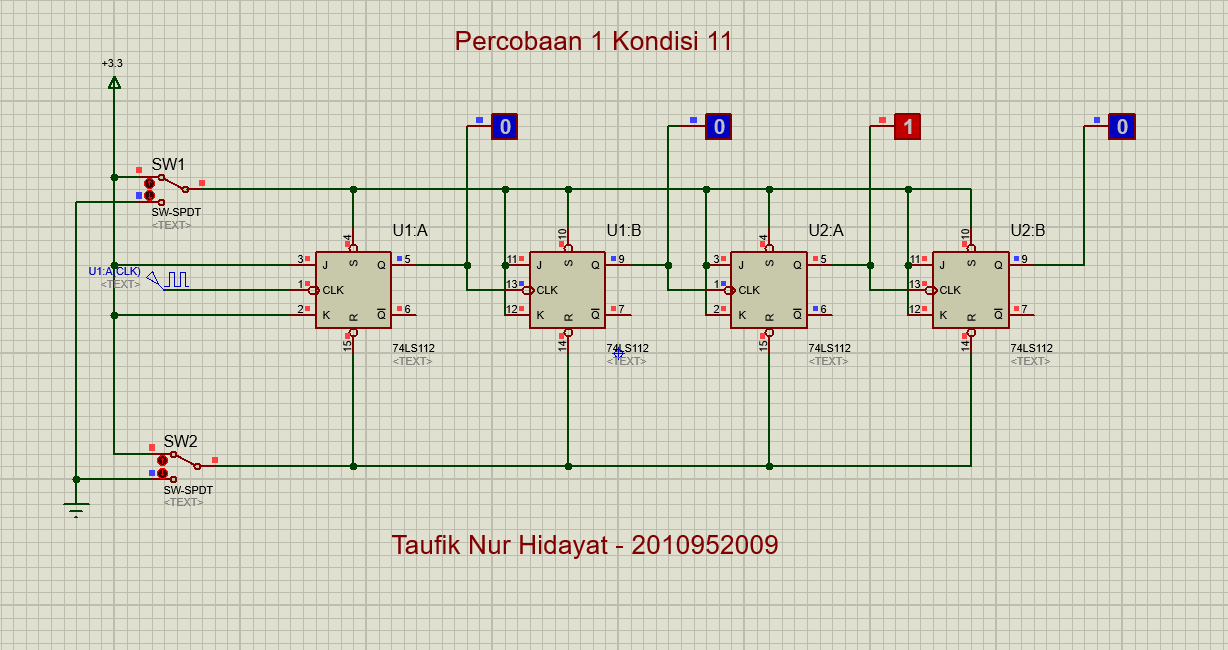

2. Gambar Rangkain Simulasi [Kembali]
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Pada percobaan 1 kondisi 11 vcc yang digunakan yaitu 3,3v. Prinsip kerja nya pada 2 SPDT dihubungkan dengan VCC dan GND. Dan rangkaian ini merupakan rangkaian kompleks dari JK FLIP-FLOP. Pada input R dan S diberikan logika 1 maka akan menginput ke rangkaian 74ls112 karena bersifat low aktif sehingga bernilai 0 input pada R dan S. Kaki 1 dihubungkan dengan CLK sehingga rangkaian akan mengalami output yang berubah - ubah dinamakan couter Asychronous (tidak sama) outpunya dikarenakan input CLK selanjutnya menunggu output dari CLK pertama. outputnya ada 4 angka biner.
