LAPORAN AKHIR M3
PERCOBAAN 1
Kondisi 11 : Ganti LED menjadi Buzzer, Buatlah kondisi awal Buzzer mati, lalu hidup dengan delay 200 ms
2. Alat dan Bahan [Kembali]
Alat :
Power Supply
Jumper

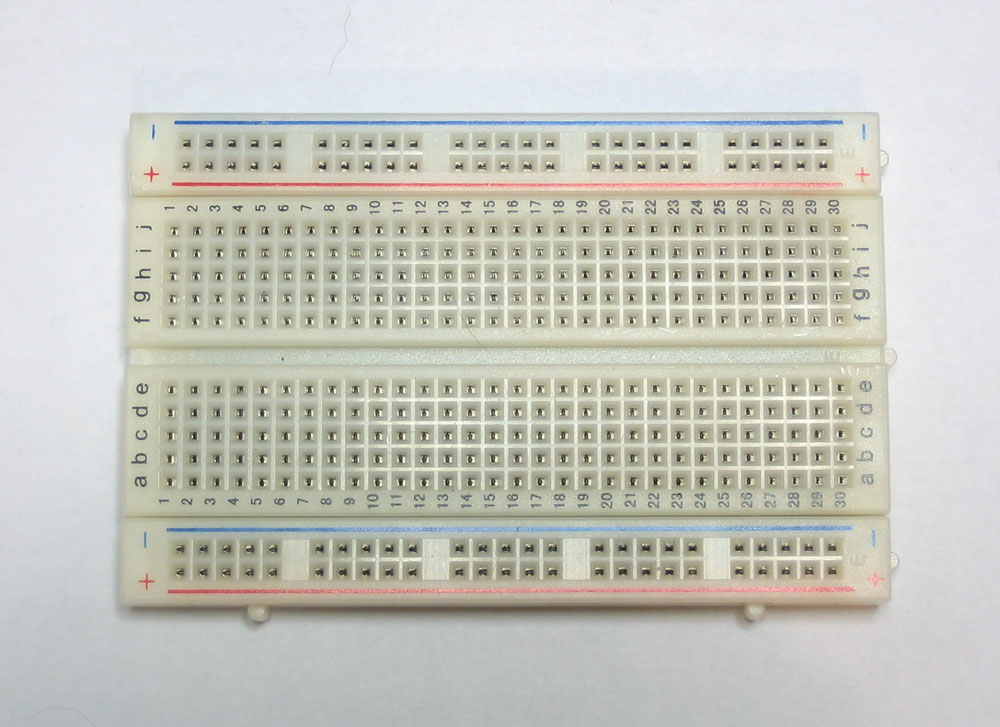

Board
Bahan :
LED
Arduino

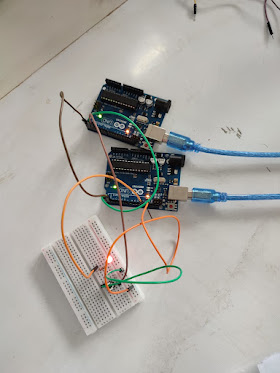

3. Rangkaian Simulasi
[Kembali]
4. Prinsip Kerja [Kembali]
Pada rangakain ini menggunakan 2 arduino sebagai master dan slave. pada kondisi ini yaitu menghidupkan LED, Dimana kondisi ini hidup dengan delay 200 ms.
Komunikasi serial yang digunakan pada kondisi ini yaitu UART , dapat dilihat pada pin TX dan RX yang terhubung antara arduino master dan slave. Pin yang digunakan pada master adalah pin 2 sebagai input dan pin 12 sebagai output dimana keluaran nya berupa LED yang aktif. Pada program jika dijalankan dalam rangkaian maka ketika button ditekan LED akan menyala dan berkedip.
UART
1. Apa pengaruh baudrate terhadap rangkaian jika divariasikan?
Variasi baudrate pada rangkaian akan mengakibatkan perubahan kecepatan transfer data. Penggunaan baudrate untuk transfer data biasanya digunakan komunikasi UART. Baudrate sama nilai dengan nilai bit per second(BPS), berapa lama waktu yang dibutuhkan untuk mengirim 1 bit. Kecepatan baudrate secara standar diantaranya 1200,2400,4800,9600,19200,38400,57600 dan 115200 bps. Semakin besar baudrate digunakan semakin cepat transfer data.
2. Analisa yang terjadi jika pada kedua pin Tx / Rx dicabut?
Ketika pin Tx/Rx dicabut maka tidak terjadi transfer data antar master dan slave. Output berupa LED tidak menyala dikarenakan tidak ada perintah program dari master ke slave begitu juga sebaliknya. Namun apabila pin Tx ke Rx ~ Slave ke masterr dicabut maka rangkaian LED akan tetap menyala.
