LAPORAN AKHIR 1




LAPORAN AKHIR PERCOBAAN 2

1. Kondisi
[Kembali]
Kondisi : Membuat seven segmen menampilkan angka 1 sampai 5.

2. Alat dan Bahan [Kembali]
Alat :
Power Supply

Jumper

Board

Bahan :
Seven Segmen


Arduino

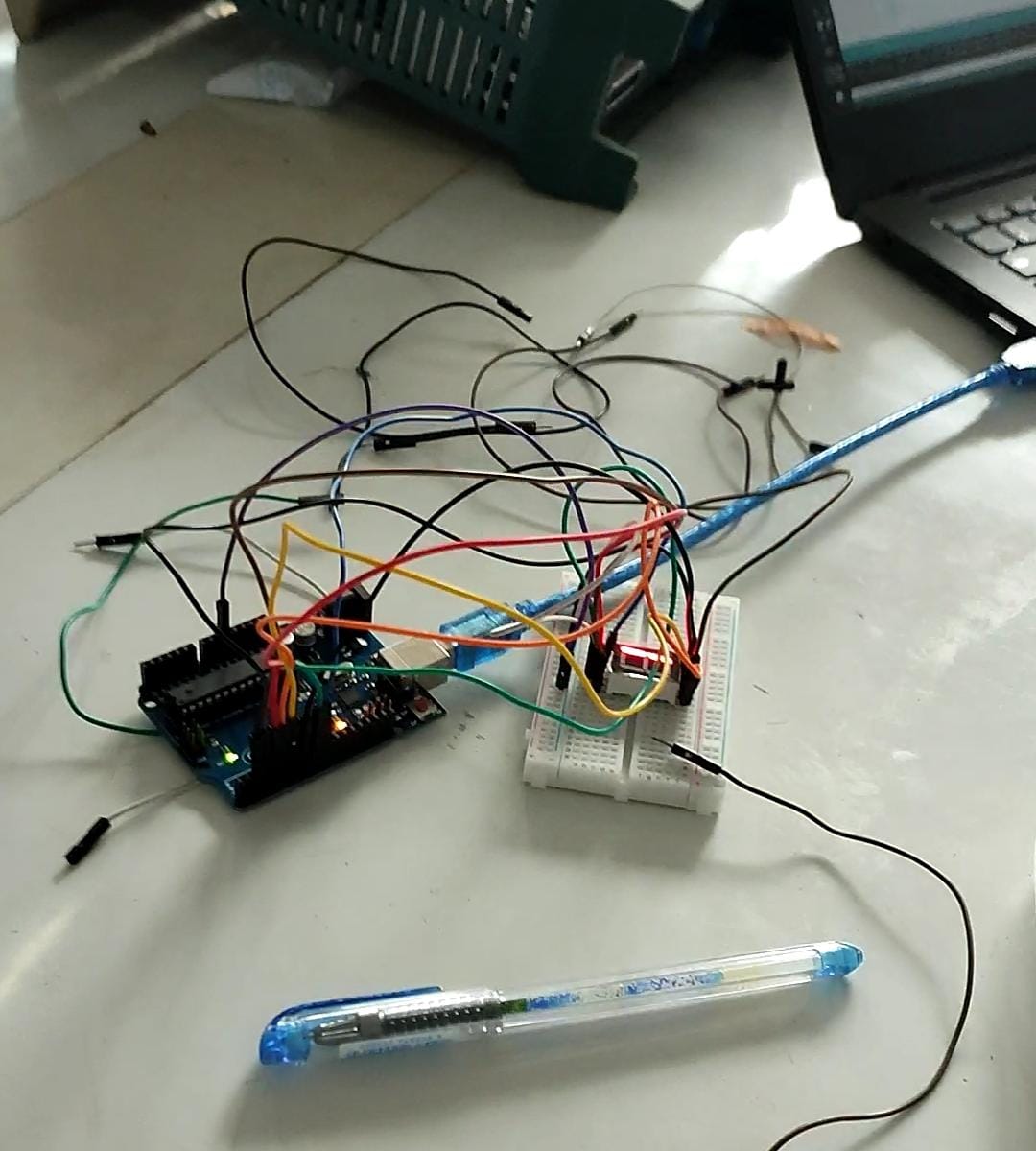

3. Rangkaian Simulasi [Kembali]



4. Prinsip Kerja [Kembali]
Pada percobaan 2 ini menggunakan kondisi 12 yaitu menampilkan angka 4,6,8 secara bergantian. Komponen yang digunakan pada kondisi ini Arduino Uno, 7-Segment. Sama seperti percobaan 1 sebelumnya pada Arduino dihubungkan dengan 7-segment dengan PIN yang sama sebanyak 8 buah yaitu PIN [2,3,4,5,6,7,8,9].
Dihubungkan pada 7segment pada PIN [A,B,C,D,E,F,G,DP] secara berututan. Pada Arduino Uno dimasukkan program yang dibuat melalui Arduino IDE dan dimasukkan menggunakan file HEX pada proteus. Jika dihidupkan, Arduino akan mengelurkan arus dengan tegangan 5V menandakan High dan 0V menandakan LOW. Ketika arsu pin yang dikeluarkan bertegangan 5V maka akan mengaktifkan 7-segment. Untuk menampilkan angka 4 membutuhkan tegangan High pada kaki [B,C,F,G], angka 6 [A,C,D,E,F,G], angka 8 [A,B,C,D,E,F,G].

5. Video [Kembali]


6. Analisa [Kembali]

Percobaan 2 (Seven Segmen)
1. Apa yang terjadi jika pin tengah pada seven segmen common anoda dihubungkan ke ground? jelaskan apa yang terjadi dan penyebabnya
Jawab :
Common anoda dihubungkan ke GND maka tidak hidup / menyala dimana seharusnya common anoda dihubungkan dengan VSS. Karena common anoda maka ketika diberi tegangan High dan menyala pada tegangan Low.

2. Mengapa untuk menghidupkan segmen-segmen pada seven segmen common katoda menggunakan input aktif high? jelaskan
Jawab :
Dikarenakan pada semua kaki LED katoda dijadikan satu dan dihubungkan ke GND sehingga memerlukan tegangan postif (High) untuk menyalakannya.
