3. Rangkaian Percobaan
[Kembali]
4. Prinsip Kerja [Kembali]
Pada rangkaian tersebut, digunakan decoder BCD dan IC counter. Pada decoder berfungsi untuk mengubah 4 angka biner yang diinput menjadi 7 buah output yang bisa dibaca oleh seven segment. Pada rangkain tersebut diberi clock di kaki down sehingga IC tersebut akan menjadi counter down. Lalu disana ada gerbang NOR dan gerbang OR, kedua gerbang ini berfungsi untuk menghentikan counter ketika seven segment menampilkan nilai 0 atau keempat output dari BCD mengeluarkan output 0.
6. Analisis [Kembali]

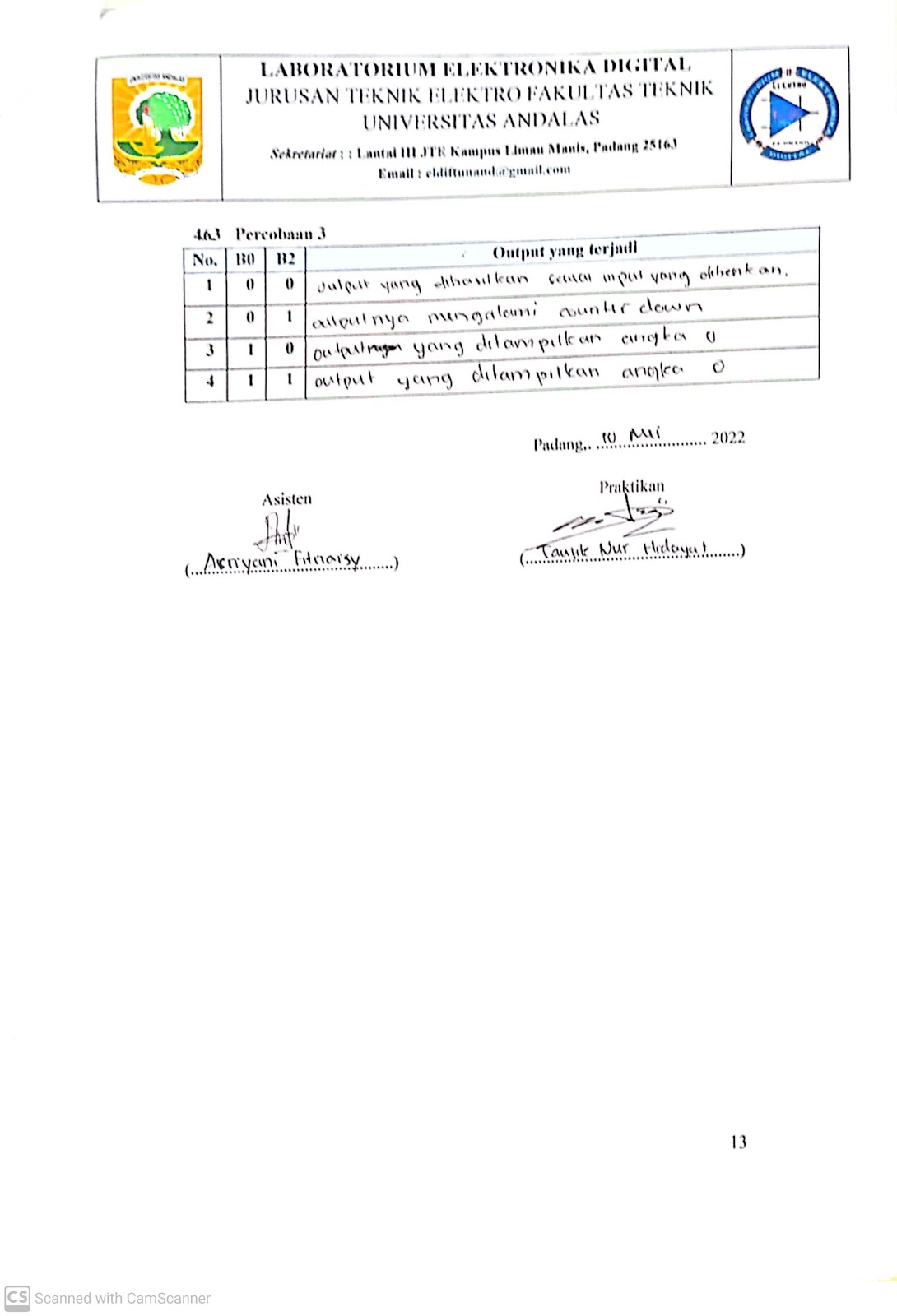

1. Analisa output yang dihasilkan tiap tiap kondisi !
Kondisi 1, dimana B0 dan B2 logika 0 maka outputnya sesuai dengan input yang diberikan.
Kondisi 2, dimana B0 logika 0, B2 logika 1 maka outputnya mengalami counter down.
Kondisi 3, dimana B0 logika 1, B2 logika 0 maka outputnya yang ditampilkan angka 0.
Kondisi 4, dimana B0 logika 1, B2 logika 1 maka outputnya yang ditampilkan angka 0.
2. Analisa pengaruh IC counter pada rangkaian !
Untuk IC Counter yang digunakan yaitu IC 74192 yang mana dapat mencounter / mencacah biner decade atau dari 0000 sampai 1001 dalam biner atau 0 hingga 9 dalam desimal dan pada rangkaian di percobaan 3 merupakan jenis counter down sehingga menghitung mundur dari 9 hingga 0.
3. Analisa fungsi 2 gerbang OR pada rangkaian !
Gerbang OR berpengaruh terhadap rangkaian dimana OR 1 menuju kaki IC Counter pada kaki input UP dan untuk OR 2 dimana dari output IC Counter menuju kembali ke kaki gerbang OR 1 dan menuju pin DB yang diberikan logika 1 dan juga untuk kedua gerbang OR inilah akan menentukan counter up dan down dari rangkaian.
