Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakan seven segment common anoda.

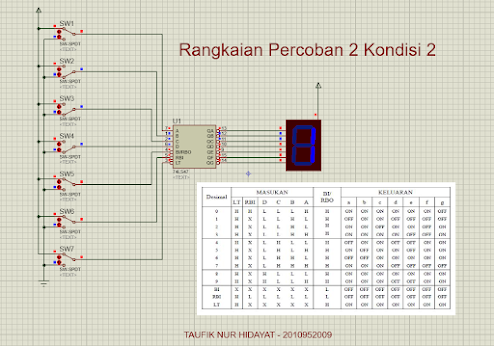

2. Gambar Rangkain Simulasi [Kembali]
Sebelum dijalankan :
Sesudah dijalankan :
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Pada rangkaian percobaan ini menggunakan 7 SPDT, IC 74LS47, Seven Segment. Pada prinsip kerja dari rangkaian diatas dimana menggunakan IC 74LS47 sebagai driver untuk seven segment , pada kaki A merupakan LSB dan kaki input D merupakan MSB, dengan 4 bit. Jalur LT (Lamp Test) pada IC berfunsi untuk menyalakan semua led pada seven segmen, jalur LT akan aktif pad saat diberikan logika LOW pada jalur LT tersebut. Kemudian ada jalur RBI (Riple Blanking Input) yang berfungsi untuk menahan sinyal input (disable input), jalur RBI akan aktif bila diberikan logika LOW. Dan terkahir ada jalur RBO (Riple blanking Output) yang berfungsi untuk menahan data output ke penampil 7 segmen (disable output), jalur RBO ini akan aktif pada sat diberikan logika LOW. Untuk SW1 dihubungkan ke A, SW2 dihubungkan ke B, SW3 dihubungkan ke C, SW4 dihubungkan ke D, SW5 dihubungkan ke RBO, SW6 dihubungkan ke RBI, dan SW7 dihubungkan ke LT. Sesuai dengan tabel kebenaran untuk IC 74LS47 output nya dapat berupa bilangan hexadesimal , dari angka 0-9 dan huruf A-F.
