1. Kondisi [Kembali]
Kondisi 10: Kondisi awal Led mati lalu hidup berkedip dengan delay 1 detik

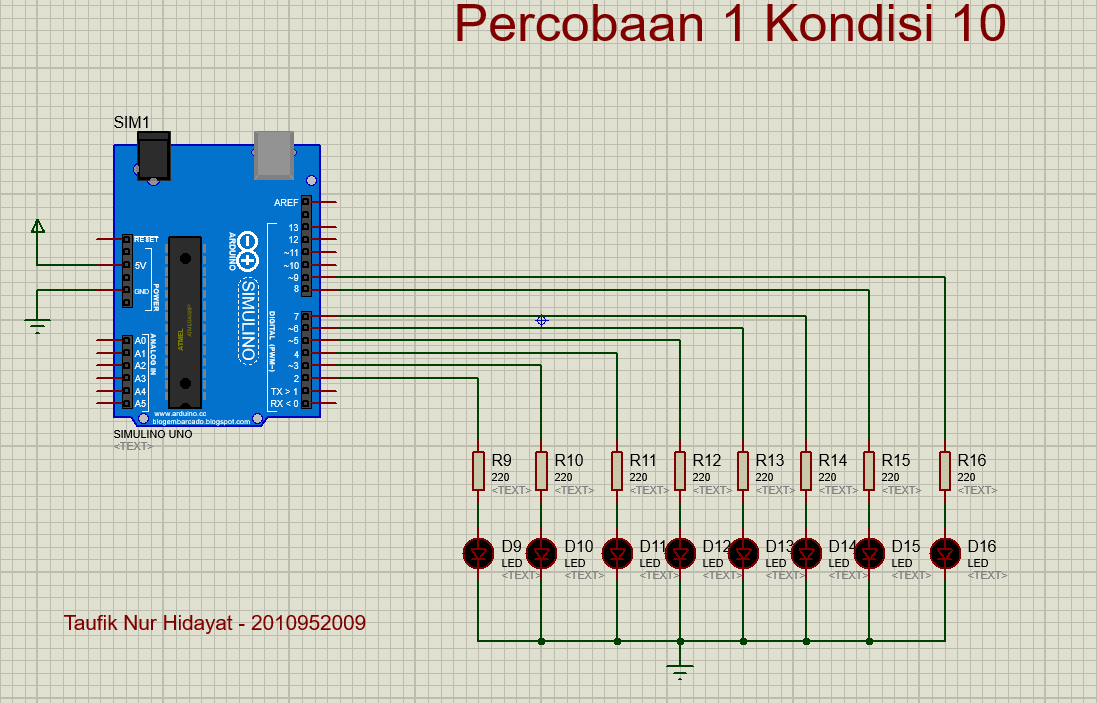

2. Gambar Rangkaian Simulasi [Kembali]
Sebelum dijalankan :

Saat dijalankan :




3. Video Simulasi [Kembali]



4. Prinsip Kerja Rangkaian [Kembali]
Pada percobaan 1 modul 1, komponen yang digunakan yaitu arduino, resistor 220 ohm, LED green. Dimana setiap LED dihubungkan ke pin Arduino dari pin [2,3,4,5,6,7,8,9]. Lalu pada Arduino IDE dimasukkan program dimana akan mengeluarkan tegangan 5V pada kondisi High dan 0V pada kondisi LOW. Jika yang keluar adalah kondisi HIGH maka arus dengan tegangan 5V akan mengalir dari PIN menuju resistor dan diteruskan ke LED green sehingga LED menjadi aktif. Pada program kondisi 10, dibuat LED berkedip secara bersamaan selama 1 detik secara terus menerus.
